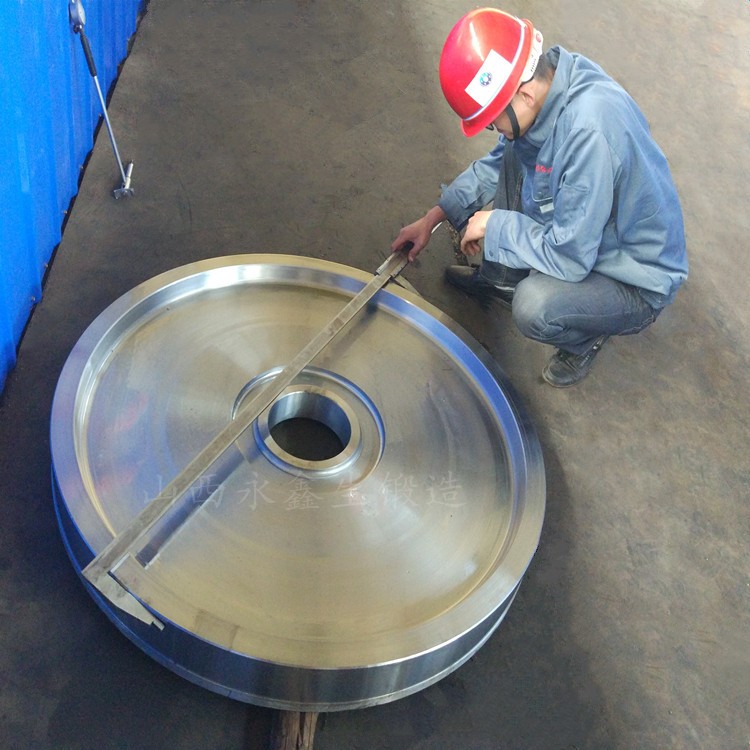

鍛件的檢測和試驗(yàn)對一件產(chǎn)品來說是很重要的，在整個(gè)工序當(dāng)中是千萬不能少的，而且它的檢測是有技術(shù)要求的，有很嚴(yán)格的檢測體系，按照要求來進(jìn)行檢測和試驗(yàn)。
鍛件只要求按硬度驗(yàn)收時(shí)，同一鍛件的硬度偏差不超過40HBW，同一批鍛件的硬度相對差不超過50HBW。但當(dāng)鍛件同時(shí)要求拉伸性能時(shí),其硬度絕對值不作為驗(yàn)收依據(jù)。
1.無損檢測
（1）一般要求
鍛件應(yīng)無白點(diǎn)、裂紋、折疊、縮孔、嚴(yán)重的偏析和嚴(yán)重的非金屬夾雜物聚集等影響使用性能和表面質(zhì)量的缺陷。
（2）超聲檢測
當(dāng)訂貨合同有超聲檢測要求時(shí)，應(yīng)在訂貨合同或訂貨技術(shù)協(xié)議中注明超聲檢測的檢測方法、檢測范圍和驗(yàn)收標(biāo)準(zhǔn)。
2.檢驗(yàn)規(guī)則和試驗(yàn)方法
（1）化學(xué)成分分析
1>分析方法
化學(xué)成分分析應(yīng)按GB/T223規(guī)定的方法或經(jīng)需方認(rèn)可的能保證分析質(zhì)量的其他方法進(jìn)行。
2>熔煉分析
a.每爐(包)鋼水應(yīng)在澆注時(shí)取樣測定鋼水的化學(xué)成分。
b.當(dāng)無法進(jìn)行熔煉分析時(shí),允許用成品分析代替熔煉分析,其分析結(jié)果應(yīng)符合成品分析要求。
3>成品分析
成品分析試樣可取自鍛件本體或其延長部分,也可取自力學(xué)性能試樣。
（2）力學(xué)性能試驗(yàn)
1>檢驗(yàn)項(xiàng)目和取樣數(shù)量
a.根據(jù)鍛件的不同用途和要求選定級別及檢驗(yàn)項(xiàng)目。
b.鍛件要求進(jìn)行拉伸和沖擊試驗(yàn)的，每組試樣的數(shù)量為一個(gè)拉伸和兩個(gè)沖擊或一個(gè)拉伸和三個(gè)沖擊。
2>取樣位置和方向
a.除合同或訂貨協(xié)議、訂貨圖樣允許用模擬試件代替外，鍛件的拉伸、沖擊試樣應(yīng)取自鍛件的延長部位(加長段或加大部分)或余塊。
b.取樣方向應(yīng)符合以下規(guī)定：
1)軸類、方形或長方形鍛件,其拉伸、沖擊試樣方向應(yīng)取軸向（縱向）；
2)空心筒體、圓盤、環(huán)形鍛件，其拉伸、沖擊試樣方向應(yīng)取切向（圓周方向）。
c.當(dāng)訂貨圖樣沒有規(guī)定取樣位置時(shí),可按下列情況進(jìn)行取樣：
1)實(shí)心軸類鍛件的試樣取自距表面三分之一半徑處，方形和長方形鍛件的試樣取自沿對角線頂點(diǎn)到中心的三分之一處；
2)空心筒體鍛件的試樣取自二分之一壁厚處；
3)圓盤鍛件，當(dāng)在外徑加大部位取樣時(shí)，試樣應(yīng)取自加大部分二分之一高度處；當(dāng)在加長部位取樣時(shí)，試樣應(yīng)取自距外緣三分之一半徑處或至少距邊緣20mm處；
4)環(huán)形鍛件，當(dāng)在外徑加大部位取樣時(shí)，試樣應(yīng)取自加大部分二分之一高度處；當(dāng)在加長部位取樣時(shí)，試樣應(yīng)取自二分之一壁厚處。
（3）試驗(yàn)方法
1>拉伸試驗(yàn)應(yīng)按GB/T228.1的規(guī)定進(jìn)行。
2>沖擊試驗(yàn)按GB/T229的規(guī)定進(jìn)行。
（3）硬度檢驗(yàn)
按GB/T 231.1規(guī)定的方法對鍛件進(jìn)行布氏硬度檢驗(yàn)。按硬度驗(yàn)收的鍛件，布氏硬度應(yīng)符合規(guī)定,不按硬度驗(yàn)收的鍛件，其硬度值也應(yīng)記錄在質(zhì)量證明書中，并報(bào)告需方。要求硬度時(shí)，對需檢驗(yàn)的鍛件在具有代表性的截面上檢查三點(diǎn)。
（4）復(fù)試
1>拉伸試驗(yàn)中某一試驗(yàn)結(jié)果不合格，可在原試樣相鄰部位取兩個(gè)試樣進(jìn)行復(fù)試，兩個(gè)試樣的復(fù)試結(jié)果應(yīng)全部滿足規(guī)定要求。
2>沖擊試驗(yàn)復(fù)試應(yīng)符合以下規(guī)定：
a.當(dāng)進(jìn)行V型缺口沖擊試驗(yàn)時(shí)，若一組沖擊試樣的試驗(yàn)結(jié)果不合格，可在原試樣相鄰部位再取—組三個(gè)試樣進(jìn)行復(fù)試，前后兩組試樣的算術(shù)平均值不應(yīng)低于規(guī)定要求，且單個(gè)值低于規(guī)定值的個(gè)數(shù)不應(yīng)多于兩個(gè)，只能有一個(gè)單個(gè)值低于規(guī)定值的70%；
b.當(dāng)進(jìn)行U型缺口沖擊試驗(yàn)時(shí)，若某一試驗(yàn)結(jié)果不合格，可在原試樣相鄰部位取雙倍試樣進(jìn)行復(fù)試，兩個(gè)試樣的復(fù)試結(jié)果均應(yīng)符合規(guī)定。
3>力學(xué)性能試驗(yàn)如因試樣有白點(diǎn)和裂紋原因不合格者，不得復(fù)試。
（5）重新熱處理
當(dāng)鍛件的任一力學(xué)性能檢驗(yàn)結(jié)果仍不合格時(shí)，可進(jìn)行重新熱處理，并重新取樣試驗(yàn)，重新熱處理的次數(shù)最多不超過兩次，回火次數(shù)不限。
一件產(chǎn)品的好壞，它的檢測也對其很重要，完成了生產(chǎn)過程后，就是對鍛件產(chǎn)進(jìn)行檢測，只有檢測合格過關(guān)了，其產(chǎn)品才能過關(guān)，檢測的過程程序?qū)﹀懠兄猩畹挠绊懀瑳Q定著產(chǎn)品的合格與否。
